TECHNICAL INTRODUCTION
技術介紹
技術對比
- 分類：技術介紹
- 發(fā)布時間：2018-11-14 00:00:00
- 訪問量：0

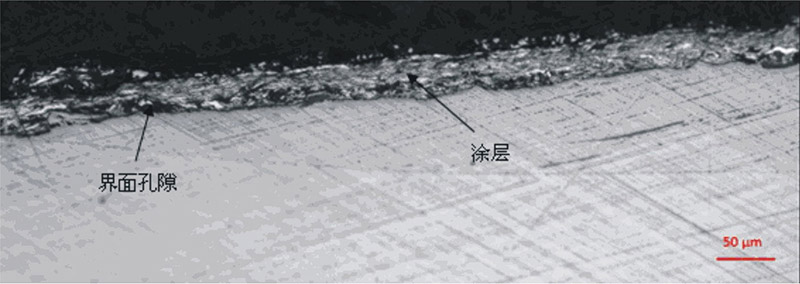

達克羅金相圖

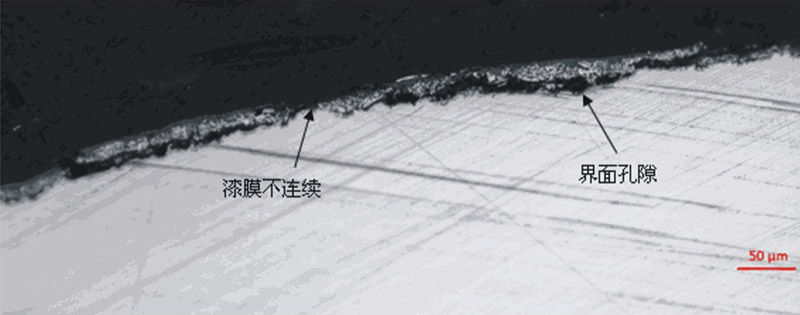

靜電噴涂金相圖

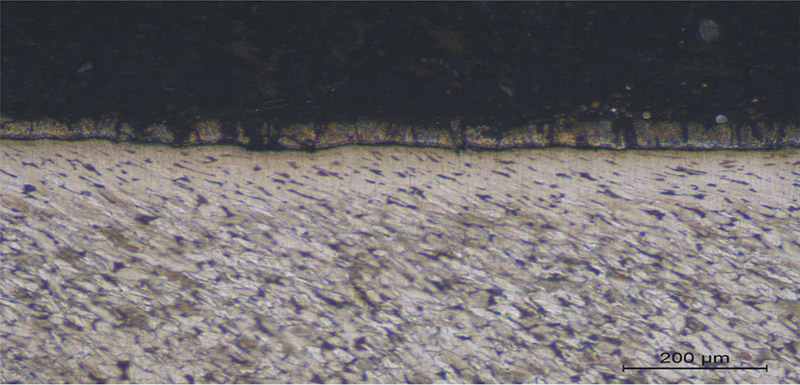

滲鋅金相圖

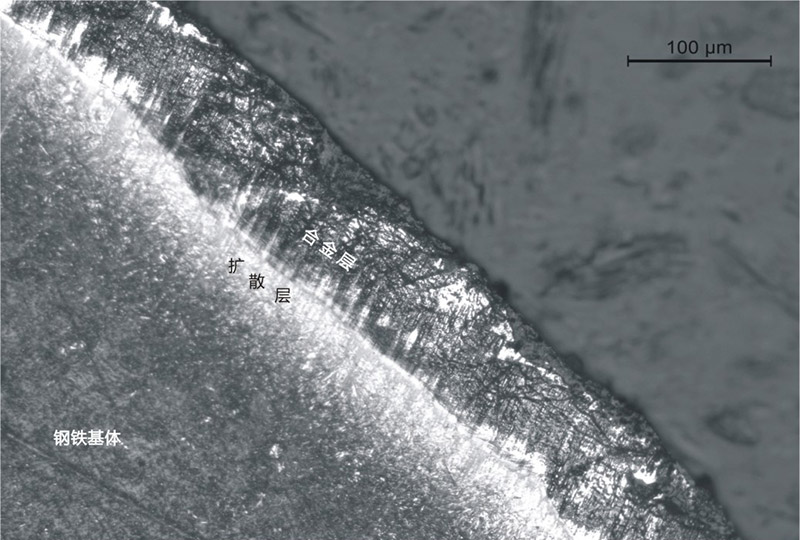

鋅鎳滲層金相圖
各種表面處理技術的綜合對比
|
對比項 |
電鍍鋅 |
熱浸鋅 |
達克羅 |
粉末滲鋅 |
鋅鋁多元共滲 |
鋅鎳滲層 |
|
酸洗 |
有 |
有 |
無 |
有 |
無 |
無 |
|
氫脆 |
有 |
有 |
無 |
無 |
無 |
無 |
|
中性鹽霧試驗（h） |
≤100 |
≤480 |
≥1000 |
≥240 |
≥500 |
最大6000 |
|
抗二氧化硫 |
差 |
差 |
差 |
差 |
差 |
好 |
|
附著力 |
較好 |
較好 |
差 |
較好 |
較好 |
好 |
|
硬度（HV） |
180-200 |
70-80 |
2H |
＞250 |
＞250 |
200-500 |
|
耐磨性 |
較差 |
較好 |
差 |
較好 |
好 |
好 |
|
外觀均勻性 |
好 |
差 |
好 |
較好 |
好 |
好 |
|
配合影響 |
較小 |
大 |
較小 |
較小 |
較小 |
較小 |
注： 根據材料及熱處理工藝有所不同。
彈條表面殘余應力
|
|
0°方向殘余應力（MPa） |
90°方向殘余應力（MPa） |
|
鋅鎳滲層前 |
-49.5±4.6 |
-69.0±4.3 |
|
-114.5±30.9 |
-81.1±27.4 |
|
|
-70.0±23.0 |
-63.0±18.0 |
|
|
鋅鎳滲層后 |
-282.6±4.6 |
-329.8±8.5 |
|
-195.8±7.4 |
-299.8±6.4 |
|
|
-340.0±15.5 |
-294.3±19.8 |

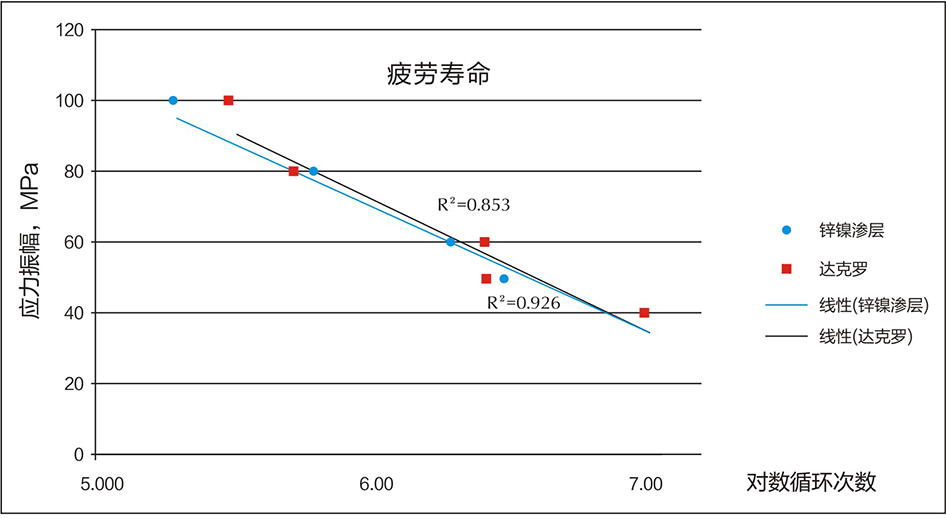

鋅鎳滲層與達克羅疲勞壽命對比（風電螺栓）
不同材料及熱處理狀態(tài)鋅鎳滲層后硬度
|
熱軋低碳鋼（Q235）——擴散層硬度略高于基體硬度 |
|
產品 |
試樣號 |
擴散層 |
平均 |
基體 |
平均 |
|
HV0.025 |
HRB |
||||
|
軌距擋板 |
1 |
200 208 189 |
199 |
65.5 65.0 66.0 |
66.0（130HV） |
|
2 |
198 232 215 |
215 |
67.0 65.5 65.0 |
66.0（130HV） |
|
|
3 |
232 203 232 |
222 |
70.5 69.5 66.5 |
69.0（135HV） |
|
|
4 |
196 189 173 |
186 |
67.0 67.5 70.0 |
68.0（135HV） |
|
|
螺旋道釘 |
1-1 |
271 283 247 |
267 |
82.0 81.5 82.0 |
82.0（170HV） |
|
1-2 |
251 232 241 |
241 |
80.0 80.0 79.0 |
79.5（165HV） |
|
|
2-1 |
226 215 221 |
221 |
82.5 81.5 82.0 |
82.0（170HV） |
|
|
2-2 |
208 215 205 |
209 |
80.0 81.0 79.0 |
80.0（165HV） |
|
熱軋中碳鋼（45鋼）和未淬火回火鑄鐵——擴散層硬度略高于基體硬度
|
產品 |
擴散層 |
平均 |
基體 |
平均 |
|
HV0.1 |
||||
|
45鋼 |
351 374 353 351 356 |
357 |
276 274 271 270 276 |
273 |
|
QT400-15 |
325 325 321 320 327 |
324 |
232 238 230 235 238 |
235 |
淬火-回火中碳合金鋼——擴散層硬度略低于基體硬度
|
產品 |
擴散層 |
平均 |
基體 |
平均 |
|
HV0.1 |
||||
|
Ⅱ型彈條（60Si2CrA） |
433 429 436 414 429 |
428（44.0HRC） |
468 460 468 464 456 |
463（46.5HRC） |
|
風電螺栓（42CrMoA） |
338 328 331 346 344 |
337（36.5HRC） |
375 352 378 346 357 |
362（39.0HRC） |
|
321 311 326 326 314 |
320（35.0HRC） |
358 354 344 346 354 |
351（38.0HRC） |
|
|
366 346 352 375 362 |
360（39.0HRC） |
358 357 360 366 378 |
364（39.5HRC） |
|
掃二維碼用手機看
- 業(yè)務咨詢
- 咨詢電話 023-67787593
- 返回頂部
服務熱線：
傳真：023-67787596
網址：makeclick.cn
郵箱：cqdayou@cqdayou.com
地址：重慶市九龍坡區(qū)森迪大道c區(qū)66號附180號
Copyright ? 2020 重慶大有表面技術有限公司 All Right Reserved 渝ICP備16005686號
Copyright ? 2020 重慶大有表面技術有限公司
渝ICP備16005686號
